Đặc Điểm Của Xe OBVAN của PGMTV
Với kinh nghiệm dày dặn trong việc thiết kế và cải tiến xe truyền hình lưu động (OBVAN) ở nhiều quốc gia Châu Âu, ông Jacques Knafo đã vận dụng kỹ năng chuyên môn của mình để giới thiệu và điều chỉnh xe OBVAN tại Việt Nam. Kết quả là chiếc xe này sở hữu những đặc điểm độc đáo, hiện đại, đồng thời vẫn tôn trọng phong cách và bản sắc văn hóa Việt Nam.
Hệ Thống Cơ Khí
- Thiết Kế Nội Thất Sáng Tạo:

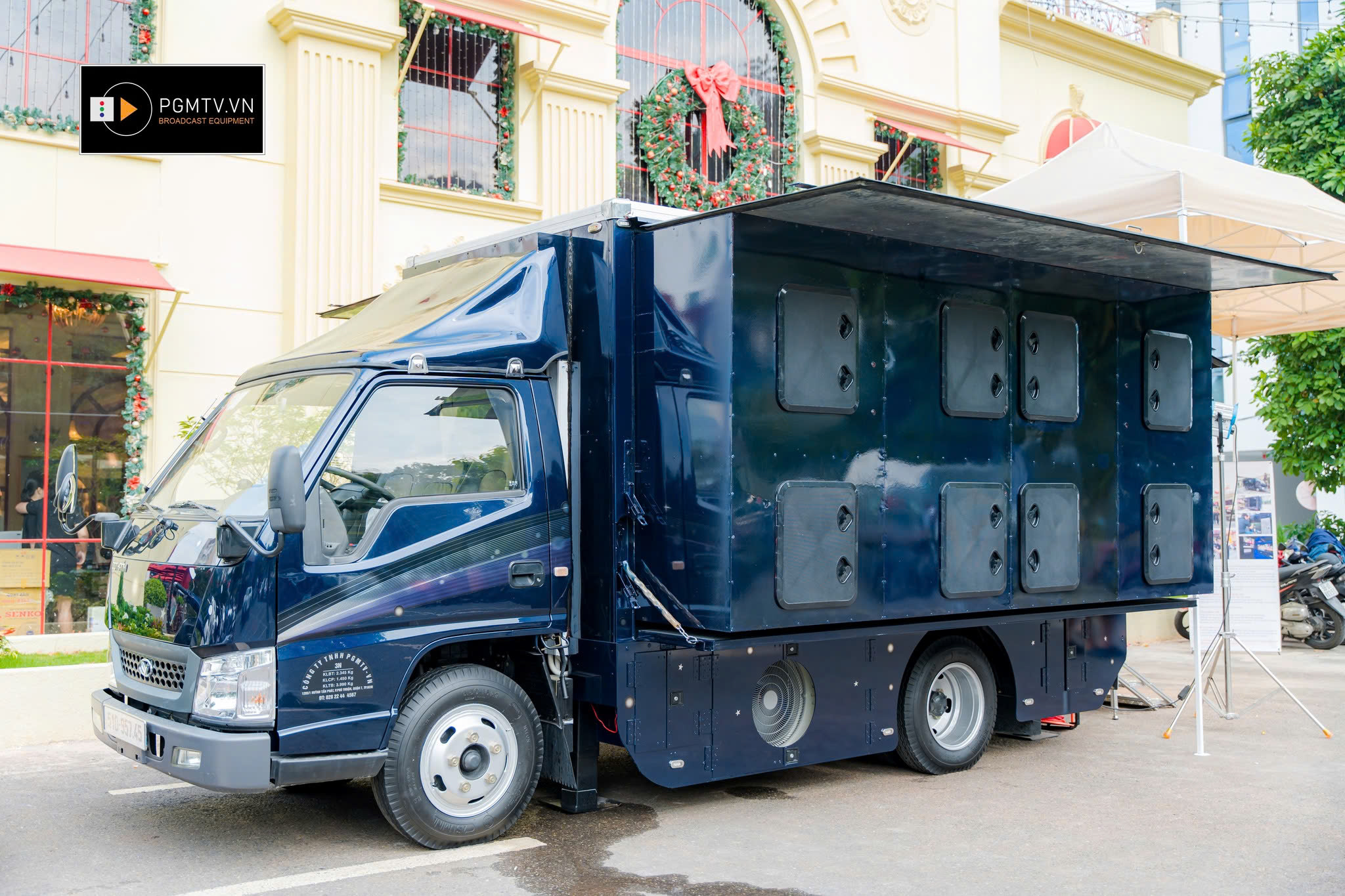

- Không gian nội thất của OBVAN đã được thiết kế lại hoàn toàn, mang đến một môi trường làm việc rộng rãi và tiện nghi. Hai phòng bổ sung được tích hợp vào mỗi bên của xe, có thể mở rộng và điều khiển từ xa. Những phần mở rộng này tượng trưng cho đôi cánh dang rộng, tạo ra không gian làm việc thoáng đãng và thoải mái cho các kỹ thuật viên.
- Hệ Thống Ổn Định Tiên Tiến:
- Để đảm bảo xe luôn ổn định trên các địa hình không bằng phẳng, OBVAN được trang bị hệ thống bốn chân trụ có thể điều chỉnh nâng hạ bằng bộ điều khiển, giúp duy trì độ ổn định tối ưu bất kể điều kiện mặt đất.
- Tối Ưu Hóa Không Gian và Tính Thẩm Mỹ:
- Các tấm kim loại nhôm được lắp đặt dưới gầm xe không chỉ mang lại vẻ ngoài hài hòa và thẩm mỹ cho xe mà còn tạo thêm không gian lưu trữ. Những hộp lưu trữ này giúp các kỹ thuật viên dễ dàng chứa đựng các phụ kiện và vật dụng nhỏ, phục vụ công việc một cách nhanh chóng và thuận tiện.
- Tăng Cường Bảo Mật:
- OBVAN được trang bị hệ thống giám sát an toàn bao gồm GPS và camera giám sát. Hệ thống này không chỉ giúp theo dõi vị trí của xe mà còn đảm bảo an toàn cho người điều khiển và quản lý tài sản. Các camera quan sát bao gồm một camera phía sau để hỗ trợ di chuyển và các camera bên trong xe để giám sát các hoạt động trong và xung quanh xe.
- Khả Năng Chuyển Đổi và Tính Linh Hoạt Kỹ Thuật:
- Về mặt kỹ thuật, OBVAN được thiết kế linh hoạt và có thể dễ dàng chuyển đổi để phù hợp với mọi loại thiết bị phát sóng theo yêu cầu của người sử dụng, đáp ứng các nhu cầu đa dạng trong quá trình sản xuất truyền hình.
Kết luận: Xe OBVAN của PGMTV được thiết kế với sự kết hợp hoàn hảo giữa tính năng hiện đại, khả năng tối ưu hóa không gian và thẩm mỹ, cùng các giải pháp bảo mật và ổn định tiên tiến. Đây là một công cụ lý tưởng cho việc sản xuất truyền hình di động, đáp ứng các yêu cầu khắt khe về chất lượng và hiệu quả trong các chương trình truyền hình trực tiếp, sự kiện thể thao, âm nhạc, và các chương trình truyền hình khác.

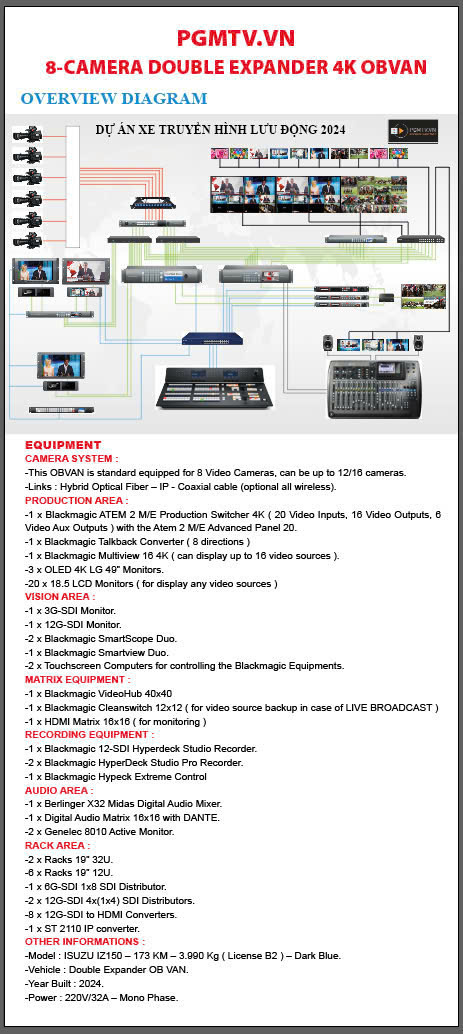

Mô tả thiết kế kỹ thuật và tính năng của xe OB VAN

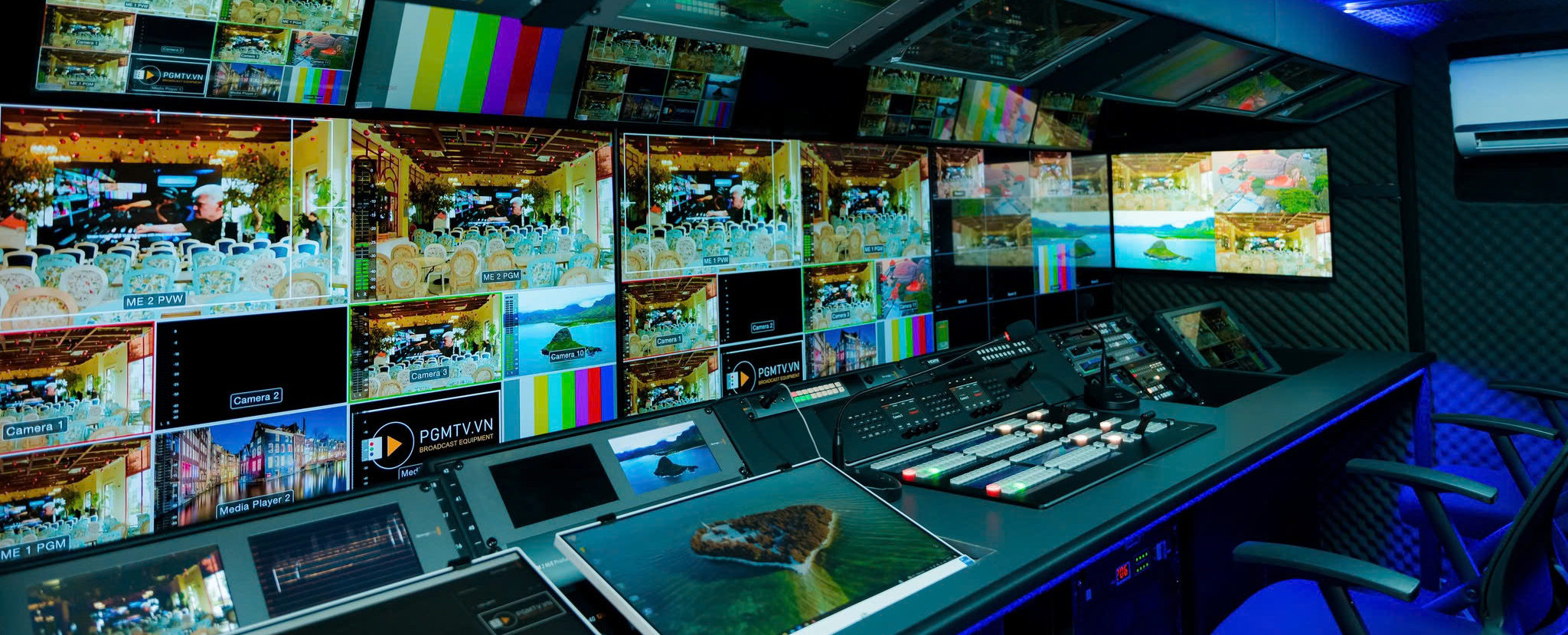

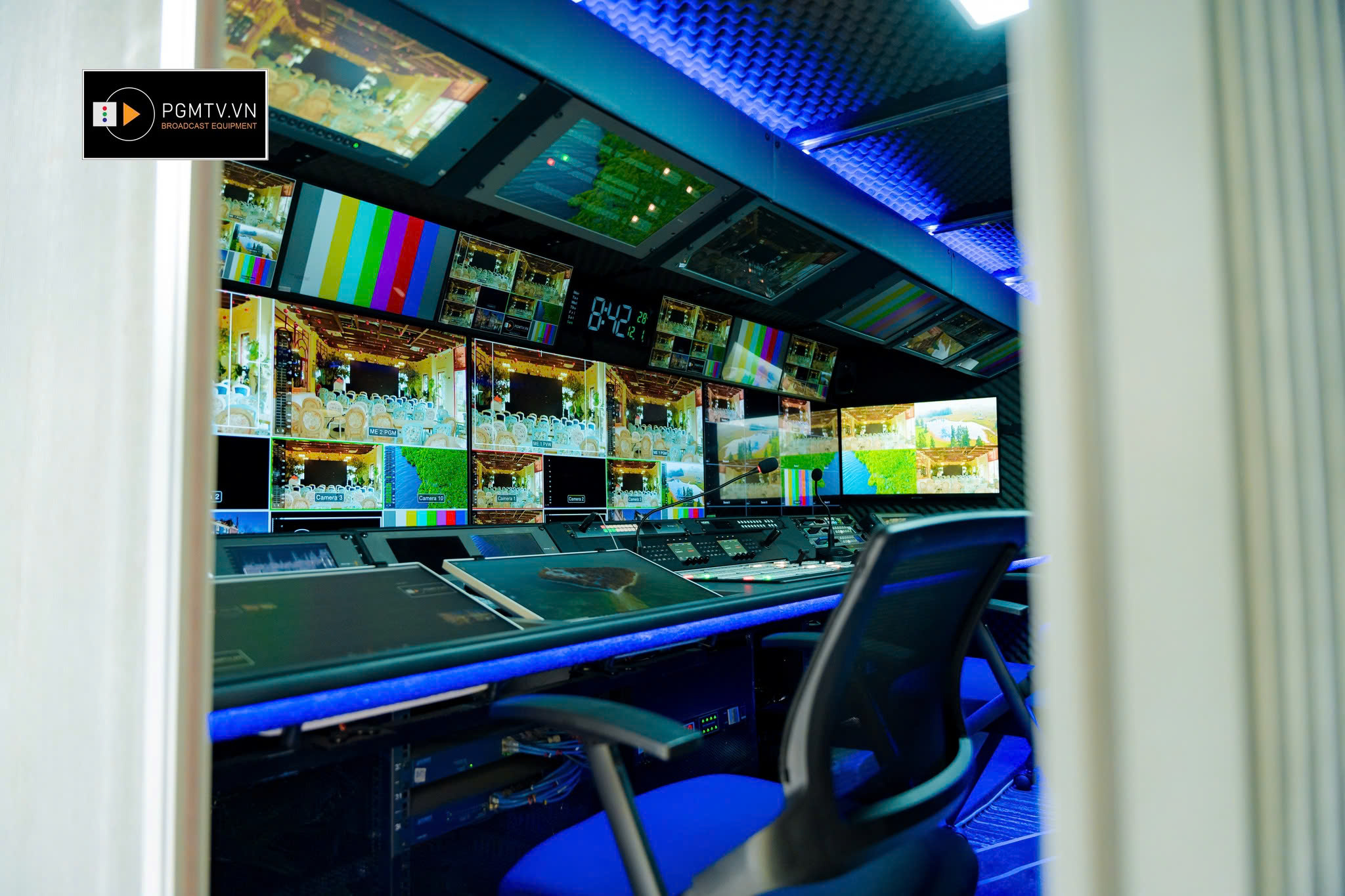

- Bên trái OB VAN (khi vào xe):
- Bàn làm việc: Bàn làm việc có kích thước đầy đủ, bao gồm tất cả các bảng điều khiển cần thiết.
- Khu vực dưới bàn: 6 khung 19 inch tích hợp thiết bị điện tử.
- Màn hình và ma trận điều khiển: Phía trên bàn, đối diện với người vận hành, các màn hình được trang bị hệ thống ma trận chuyển đổi cho phép quản lý dễ dàng.
- Các vị trí kỹ thuật:
- Vị trí kỹ sư hình ảnh giám sát tín hiệu của camera
- Khu vực dành cho đạo diễn và kỹ thuật viên vận hành bàn trộn kỹ xảo.
- Khu vực vận hành hệ thống các bộ ghi hình.
- Vị trí dành cho kỹ thuật viên điều khiển chạy chữ.

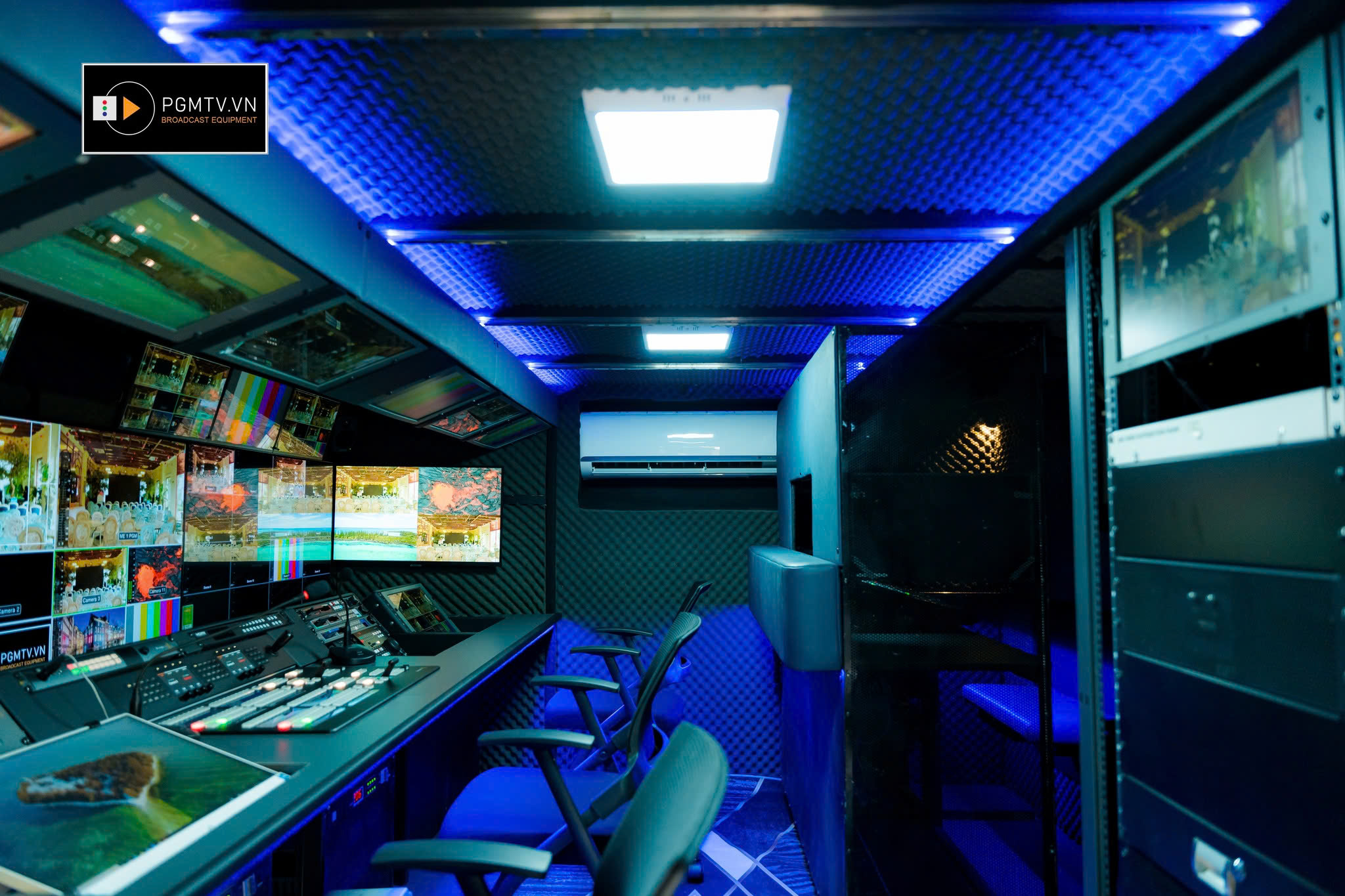

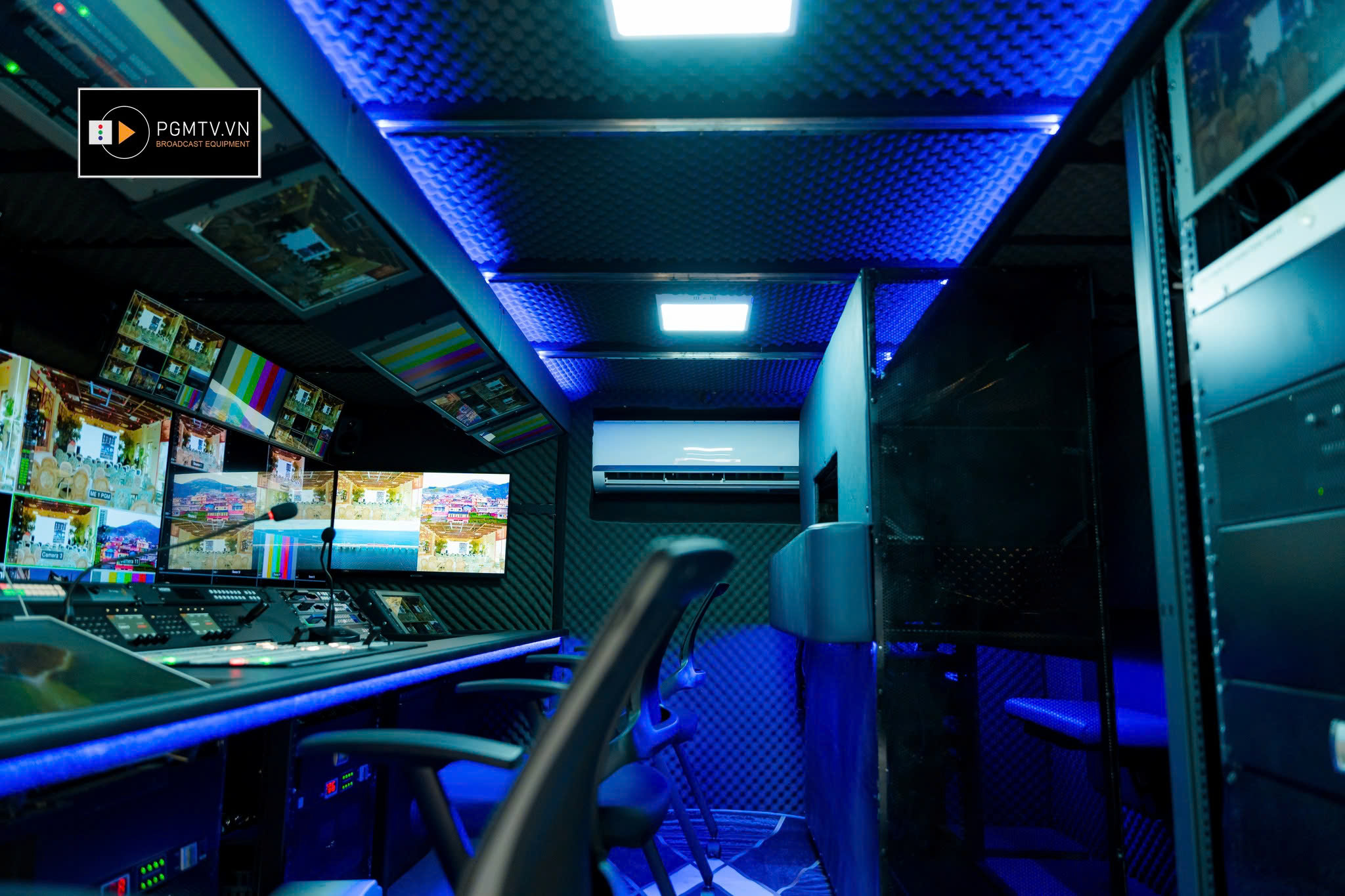

- Bên phải OB VAN (khi vào xe):
- Tủ rack 19 inch: Hai tủ rack 19 inch, 32U, tích hợp bảng điện cùng các thiết bị âm thanh, video, dữ liệu và cáp quang.
- Khu vực cho kỹ sư trưởng: Ở góc rẽ thứ hai, khu vực dành cho kỹ sư trưởng để quản lý điều khiển bằng máy tính cho tổ kỹ thuật OB VAN.
- Khu vực kỹ thuật âm thanh: Dành cho hai kỹ sư âm thanh, với bảng điều khiển trộn kỹ thuật số 40 đầu vào, 25 bus, 32 bộ tiền khuếch đại MIDAS có thể lập trình, 25 bộ chỉnh âm có động cơ, màn hình LCD, giao diện âm thanh 32 kênh và điều khiển từ xa qua iPad/iPhone.
- Hệ thống camera và giám sát tín hiệu :
- Hệ thống camera: Xe có thể hỗ trợ tối đa 16 camera sử dụng tín hiệu SDI (8 camera tiêu chuẩn, có thể mở rộng lên đến 16 camera với tín hiệu SDI).
- Giám sát tín hiệu đầu vào và đầu ra: Tích hợp hệ thống giám sát với các thiết bị chuyên dụng hiển thị dạng sóng, biểu đồ và tín hiệu âm thanh.
- Hệ thống hiển thị nhiều màn hình, có thể xem đồng thời tới 16 nguồn tín hiệu.
- Hệ thống giám sát tín hiệu chia thành 2 hệ thống :
- Hệ thống đo kiểm tín hiệu 3G-SDI.
- Hệ thống đo kiểm tín hiệu 12G-SDI.
- Hệ thống thiết bị định tuyến tín hiệu và hiển thị:
- Ma trận tín hiệu: Ma trận tín hiệu (40×40, 16×16, 12×12) giúp định tuyến và quản lý hiệu quả các nguồn tín hiệu phát sóng.
- Màn hình hiển thị: 26 màn hình có kích thước khác nhau, cho phép hiển thị bất kỳ nguồn tín hiệu nào trên bất kỳ màn hình nào.
- Bảng kết nối ngoài: Bảng kết nối ngoài được khắc chi tiết các chức năng giúp kỹ thuật viên dễ dàng kết nối và giao tiếp với hệ thống.
- Bộ trộn video và ghi tín hiệu:

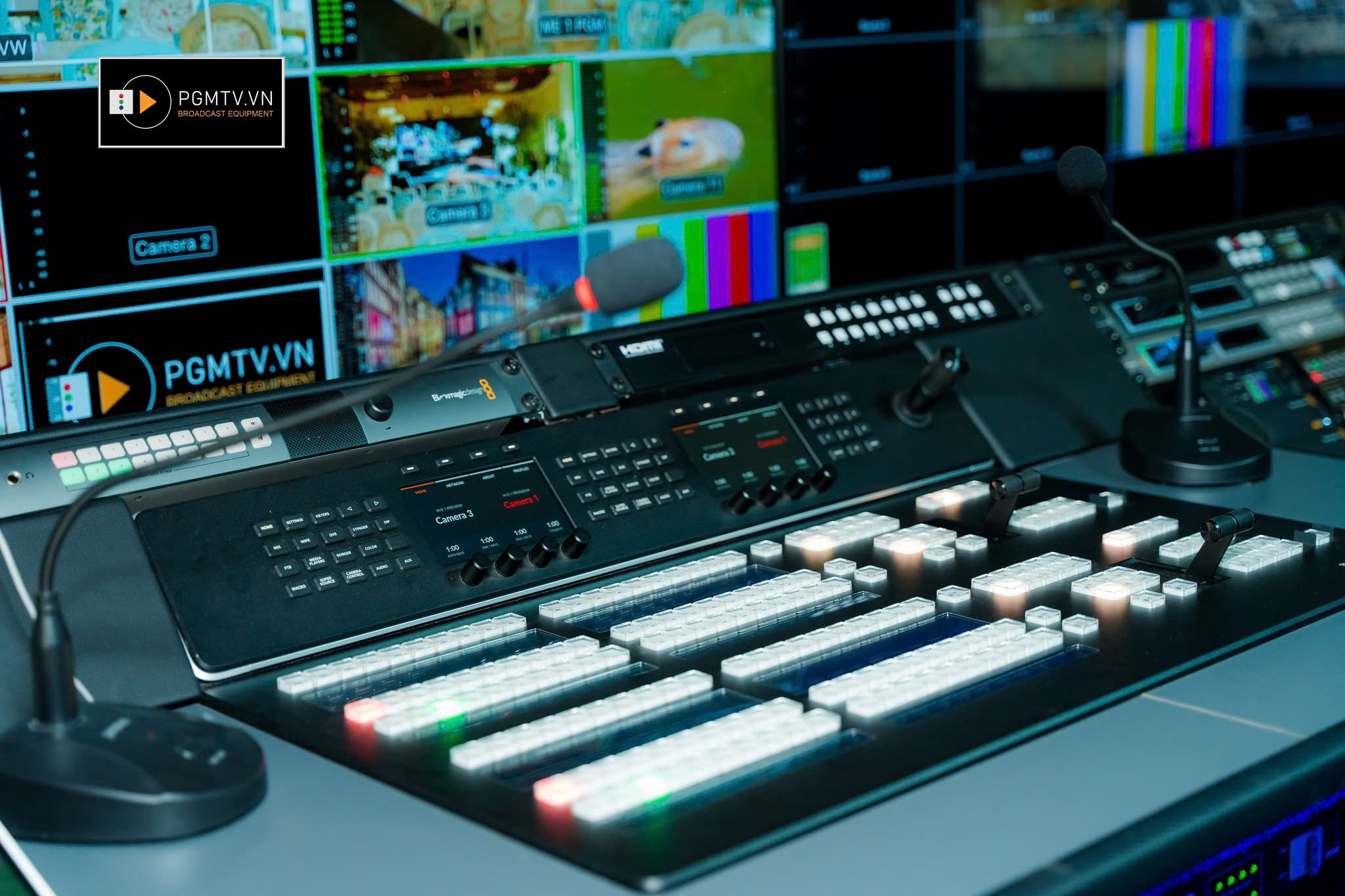

- Bộ trộn video: Bộ trộn video 20 đầu vào được trang bị bàn điều khiển 2 M/E, với 20 đầu vào và bộ đồng bộ hóa tích hợp.
- Hệ thống ghi tín hiệu: gồm 3 đầu ghi tín hiệu: 1 đầu ghi tín hiệu PGM, 2 đầu ghi nguồn tùy chọn, theo yêu cầu của đạo diễn.
- Hệ thống âm thanh và kỹ thuật:
- Hệ thống âm thanh: Định tuyến và xử lý tín hiệu âm thanh qua ma trận âm thanh với giao thức DANTE, và sử dụng bộ trộn âm thanh kỹ thuật số.
- Giám sát âm thanh: Hệ thống giám sát âm thanh bao gồm màn hình hiển thị các nguồn âm thanh khác nhau và hệ thống loa kiểm âm chất lượng cao.
- Tính năng độc đáo và sáng tạo:
- Hệ thống chuyển đổi tín hiệu quang-số:
- PGMTV sử dụng bộ camera adapter và bộ nguồn điện (220V AC) qua cáp quang hybrid.
- Tín hiệu số từ camera được chuyển đổi thành tín hiệu quang và truyền tải an toàn vào trong xe, sau đó chuyển đổi trở lại thành tín hiệu số.
- Hệ thống điều hòa và kết nối:
- OB VAN được trang bị hệ thống điều hòa và bộ giao tiếp kết nối đầy đủ các cổng vào/ra dưới xe.
- Giá trị gia tăng của PGMTV:
- OB VAN do PGMTV thiết kế và lắp đặt mang lại giá trị gia tăng về bảo vệ, an toàn, sang trọng và tính hiện đại, tạo ra một môi trường làm việc tiện nghi và hiệu quả cho các kỹ thuật viên.
Kết luận:
OBVAN của PGMTV là một thiết bị di động hiện đại, được trang bị đầy đủ các công nghệ tiên tiến trong sản xuất truyền hình, âm thanh, và video. Với khả năng quản lý tín hiệu linh hoạt, hệ thống giám sát hiệu quả và thiết kế thân thiện với người dùng, OB VAN này là giải pháp lý tưởng cho các chương trình thể thao, sự kiện âm nhạc, và chương trình truyền hình trực tiếp. Sự kết hợp giữa công nghệ quang học và hệ thống điều khiển thông minh của PGMTV giúp nâng cao hiệu suất làm việc, đồng thời đảm bảo tính an toàn và hiện đại trong mọi tình huống.
